LD6000 H2 waterstofsensor voor tracergasdetectie

Voor op het punt nauwkeurige lokalisatie van lekkages en controle van de lekdichtheid van afdichtingsbanen, leidingen en reservoirs

H2 waterstofsensor - accessoire voor onze LD6000

Met de optioneel verkrijgbare waterstofsensor LD6000 H2 is de LD6000 zeer geschikt voor lekdetectie met formeergas van het type 95/5, dat uit 95% stikstof en 5% waterstof is samengesteld.

Door z'n specifieke structuur dringt waterstof zeer snel door in alle materialen, zoals grond, beton of tegels en kan daarna aan het oppervlak met de op de LD6000 aangesloten waterstofsensor eenvoudig tot op het punt nauwkeurig worden gelokaliseerd.

De LD6000 toont de exacte waterstofconcentratie. Grenswaarden zijn vrij instelbaar en worden bij overschrijding als akoestisch en optisch signaal weergegeven.

Formeergas van het type 95/5 is niet giftig of brandbaar. Daarom kan het over het algemeen zelfs zonder problemen worden gebruikt voor lekdetectie in gevoelige omgevingen.

Naast de compacte handsensor is tevens een grondsensor met geïntegreerde aanzuigpomp voor detectie van de kleinst mogelijke tracergasconcentraties verkrijgbaar.

De grondsensor is zeer geschikt voor controle van de lekdichtheid of lokaliseren van lekkages op daken met grond, dieper liggende aardleidingen onder de grond en zelfs asfaltlagen, etc.

Tracergas waterstof:

Als tracergas bij het lekzoeken dient waterstof, omdat dit het lichtste van alle gassen is.

Door z'n specifieke structuur dringt waterstof zeer snel door in alle materialen, zoals grond, beton, tegels, etc.

Bij het ontsnappen detecteert de LD6000 H2-sensor het waterstof, dat bijvoorbeeld als het gebruikelijke 95/5%-formeergas als tracergas voor lekkages wordt gebruikt, met een gevoeligheid van 1 ppm.

De LD6000 H2-pompkit is al seriematig geïntegreerd in de waterstof-grondsensor LD6000 H2 (art.-nr. 3.110.008.020), maar kan echter ook los worden besteld om al in het bestand aanwezige oudere LD6000 H2-grondsensoren zonder geïntegreerde pomp uit te breiden.

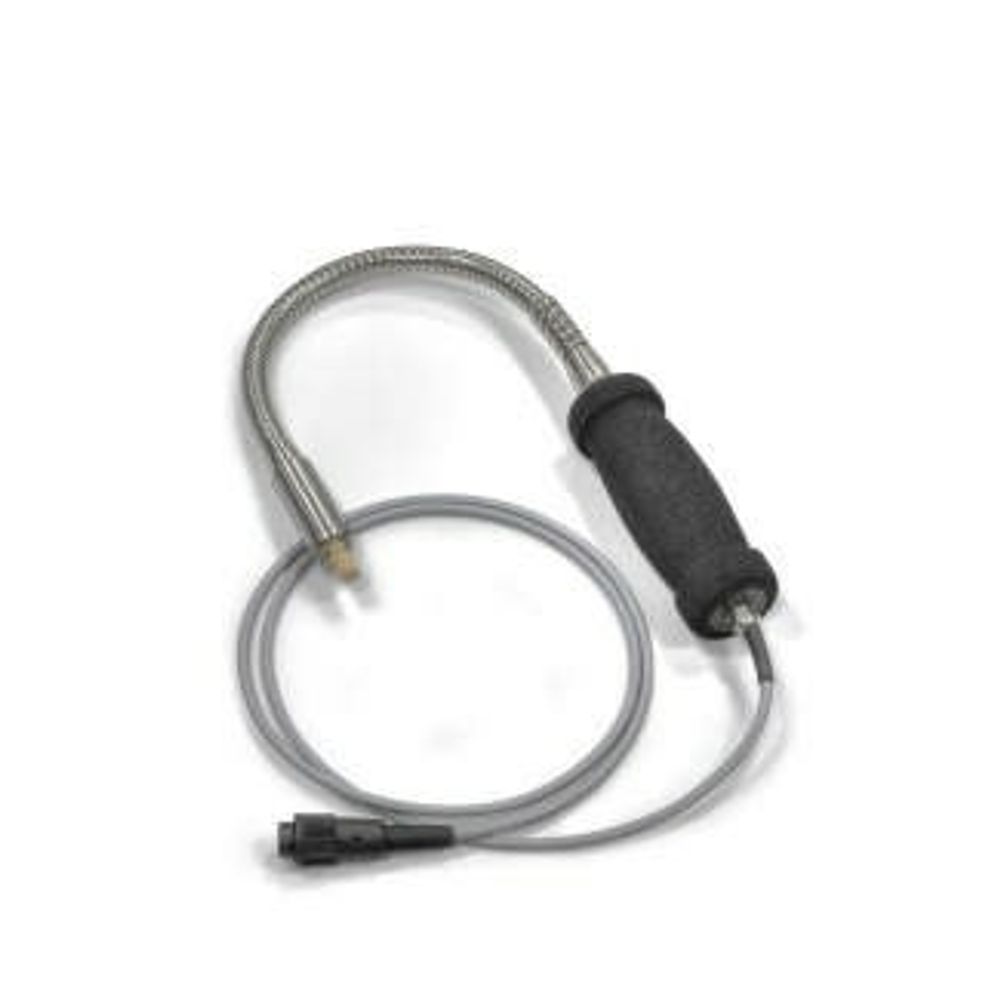

LD6000 H2 Handsensor

LD6000 H2 handsensor

  • Aanspreekgevoeligheid: 1 ppm H₂
  • Meetbereik: 10 ppm H₂ tot 20.000 ppm H₂
  • Resolutie: 1 ppm H₂
  • Aanspreektijd: 0,5 s
  • Constructie: Met flexibele zwanenhals (lengte ca. 50 cm) en ca. 160 cm lange aansluitkabel voor LD6000
  • Temperatuurcondities: Bedrijf: -10 °C tot +60 °C; Opslag: -20 °C tot +60 °C

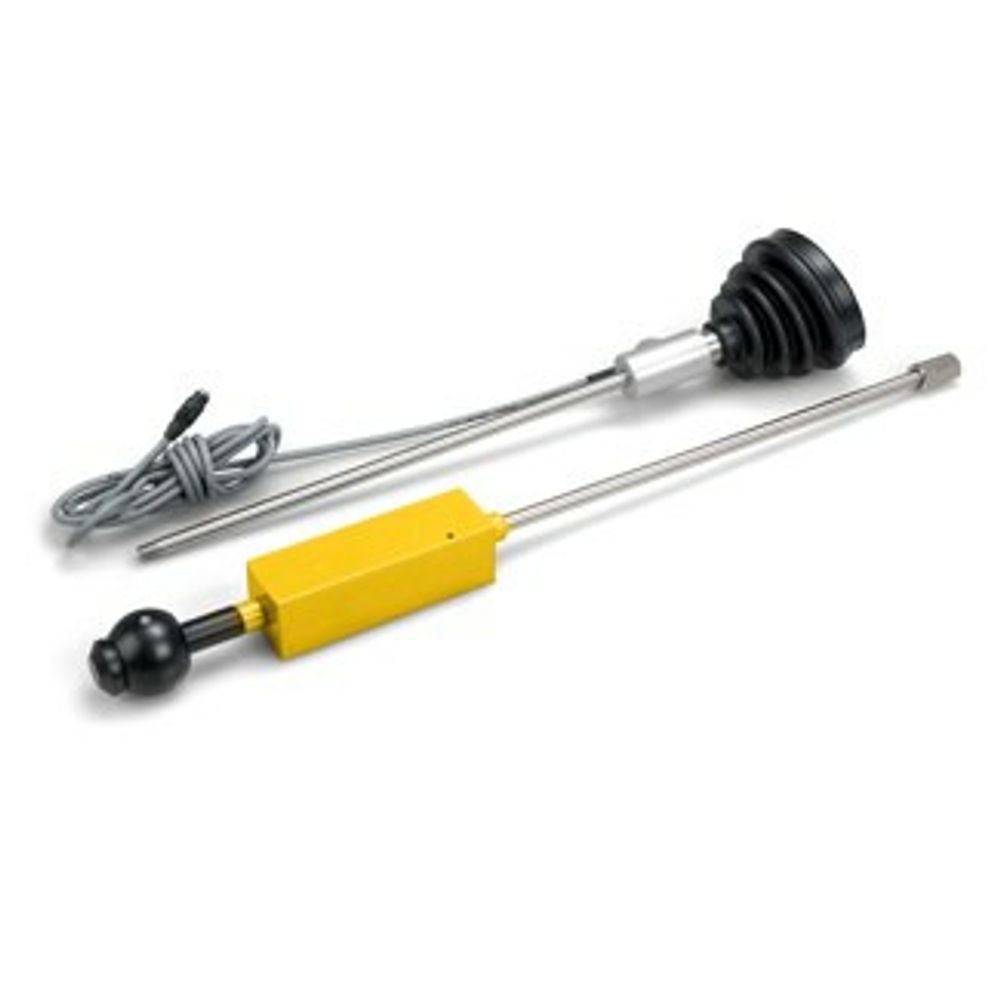

LD6000 H2-Bodensensor inkl. Pumpen-Kit

LD6000 H2-grondsensor incl. pompkit

  • Voedingsbron: 6 Volt
  • Pompopbrengst: 1,5 liter /minuut
  • Opgenomen vermogen: ca. 45 mA bij ongehinderde stroming
  • Temperatuurbereik: -10°C tot 40°C
  • Afmetingen: 960 x 95 x 95 mm
  • Gewicht: 1,1 kg

Leidinglokalisatiemodus

Leitungsortungsmodus

Deze modus dient speciaal voor het lokaliseren van kunststofdrukwaterleidingen, die door pulsgever LD-PULD van geluid worden voorzien.

Meer informatie over de LD-PULS...

Lekdetectie en akoestische leidinglokalisatie

Spurengasdetektion

Bepalen van leidingtrajecten of het lokaliseren van lekkages – de innovatieve LD6000 en hoogwaardige microfoons uit Duitse productie, maken het registreren, verwerken van signalen en weergave van ook de meest geringe lekkagegeluiden mogelijk binnen niet eerder gekende dimensies.

LD6000 combi-detector

LD6000 H2 handsensor

LD6000 H2 handsensor tonen in Trotec webshop

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.008.011
H2-gas [ppm]
  Meetbereik min. | H2-gas [ppm] 10
  Meetbereik max. | H2-gas [ppm] 20.000
  Resolutie | H2-gas [ppm] 1
  Aanspreekgevoeligheid | H2-gas [ppm] 1
  Aanspreektijd 0,5 s
  Opwarmduur ~ 45 s
Pompkit
  Pompopbrengst standaard (l/min) [L/min]
  Pompopbrengst max. (l/min) [l/min]
  Pompopbrengst standaard (mbar) [mbar]
  Pompopbrengst max. (mbar) [mbar]
  Pomptype
  Stroomvoorziening
  Opgenomen vermogen [kW]
  Opgenomen vermogen ca. [mA]
  Batterijcapaciteit standaard ( > 0 °C) [h]
  Batterijcapaciteit bij max. pompopbrengst ( > 0 °C) [h]
Materiaaluitvoering sensorelement
  Overige
  RVS
  Aluminium
  Composiet
  Polycarbonaat
Materiaaluitvoering greep
  Materiaaluitvoering Kunststof
  Kunststof/metaal
  Metaal
Interface/ stekkerformaat
  Stekkerformaat SDI-stekker
  Speciale stekker 5-polig
Omgevingscondities (meetelektronica in greep)
  Bedrijfstemperatuur min. [°C] -10
  Bedrijfstemperatuur max. [°C] 60
Functies en uitrustingen
  robuust sinterfilter
  flexibele zwanenhals
  geïntegreerde verbindingskabel
Gewicht
  (zonder verpakking) [kg] 0,5
Bepaalde meetgrootheden en functies
intern sensorsysteem
  H2-waterstofgas [digits]
Functies en uitrustingen
  robuust sinterfilter
  flexibele zwanenhals
  geïntegreerde verbindingskabel
  functionele greepknop met aangesloten actieve zuigpomp
  beschermde sensorpunt voor het insteken in zachte ondergrond
  Rubbermanchet voor betere afdichting
  Sinter-beschermkap
  Schroefbare holle stangen voor verlenging

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

LD6000 H2-grondsensor

LD6000 H2-grondsensor incl. pompkit tonen in Trotec webshop

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.008.020
H2-gas [ppm]
  Meetbereik min. | H2-gas [ppm] 10
  Meetbereik max. | H2-gas [ppm] 20.000
  Resolutie | H2-gas [ppm] 1
  Aanspreekgevoeligheid | H2-gas [ppm] 1
  Aanspreektijd 0,5 s
  Opwarmduur ~ 45 s
Pompkit
  Pompopbrengst standaard (l/min) [L/min] 1,5
  Pompopbrengst max. (l/min) [l/min]
  Pompopbrengst standaard (mbar) [mbar]
  Pompopbrengst max. (mbar) [mbar]
  Pomptype
  Stroomvoorziening 9 V
  Opgenomen vermogen - extra bij ongehinderde stroming
  Opgenomen vermogen ca. [mA] 45
  Batterijcapaciteit standaard ( > 0 °C) [h]
  Batterijcapaciteit bij max. pompopbrengst ( > 0 °C) [h]
Materiaaluitvoering sensorelement
  Overige
  RVS
  Aluminium
  Composiet
  Polycarbonaat
Materiaaluitvoering greep
  Materiaaluitvoering Kunststof
  Kunststof/metaal
  Metaal
Interface/ stekkerformaat
  Stekkerformaat Speciale stekker 5-polig
  SDI-stekker
Omgevingscondities (meetelektronica in greep)
  Bedrijfstemperatuur min. [°C] -10
  Bedrijfstemperatuur max. [°C] 60
  Opslagtemperatuur min. [°C]
  Opslagtemperatuur max. [°C]
Functies en uitrustingen
  Schroefbare holle stangen voor verlenging
  functionele greepknop met aangesloten actieve zuigpomp
  Rubbermanchet voor betere afdichting
  geïntegreerde verbindingskabel
Afmeting
  Lengte (zonder verpakking) [mm] 960
  Breedte (zonder verpakking) [mm] 95
  Hoogte (zonder verpakking) [mm] 95
  Diameter (zonder verpakking) [mm] 95
Gewicht
  (zonder verpakking) [kg] 1,1
Bepaalde meetgrootheden en functies
intern sensorsysteem
  H2-waterstofgas [digits]
Functies en uitrustingen
  Schroefbare holle stangen voor verlenging
  functionele greepknop met aangesloten actieve zuigpomp
  Rubbermanchet voor betere afdichting
  geïntegreerde verbindingskabel
  flexibele zwanenhals
  beschermde sensorpunt voor het insteken in zachte ondergrond
  robuust sinterfilter
  Sinter-beschermkap

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar
