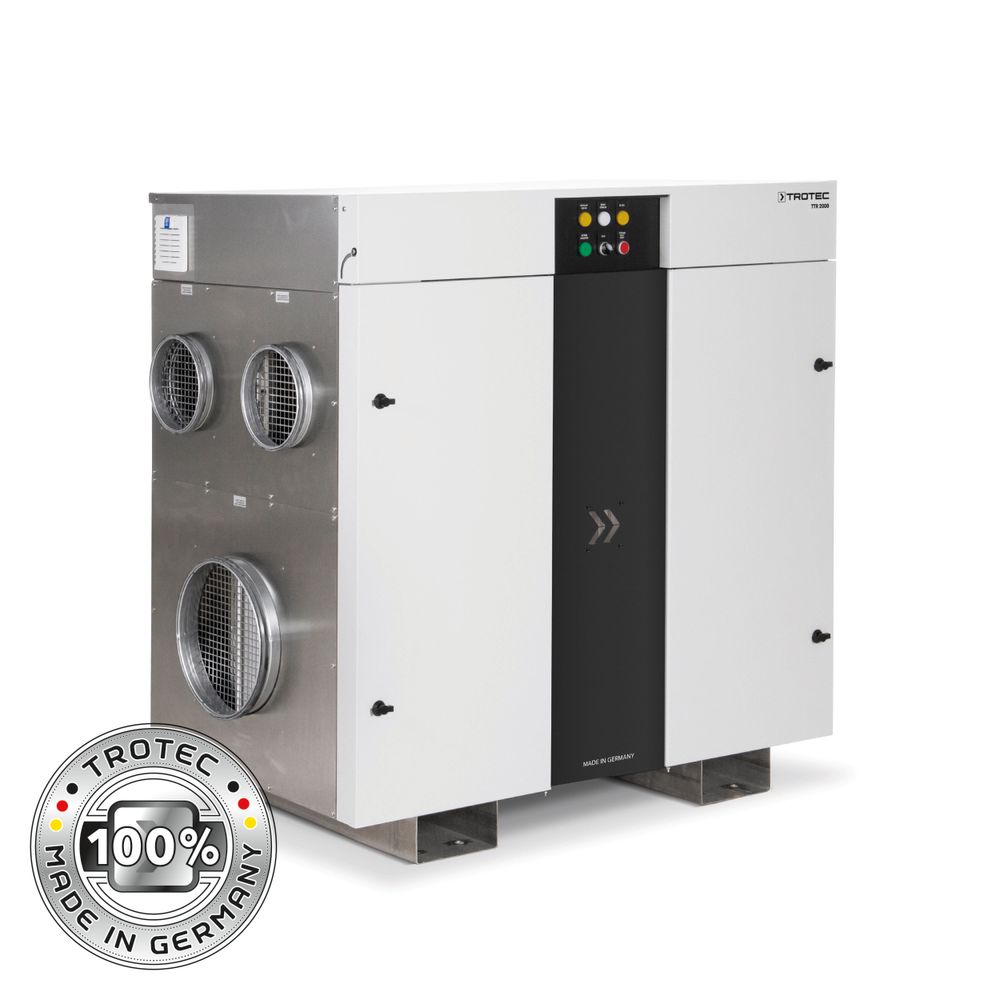

Adsorptiedroogaggregaat TTR 2000

De stationaire adsorptiedroger TTR 2000 overtuigt met 259 kg / 24 h ontvochtigingscapaciteit

Geïntegreerde schakelkast achter bedieningspaneel
Ook speciale constructies mogelijk, bijvoorbeeld schakelkastkoeling
TTR 2000 met robuuste RVS-behuizing

Luchtvochtigheidscontrole in de best mogelijke vorm

Enkele honderden kilogram ontvochtigingscapaciteit per dag vormen voor de TTR 2000 geen grote uitdaging – ook niet in koele omgevingen met lage dauwpunten. Daardoor is dit droogaggregaat uitstekend voor de meest uiteenlopende lucht- en gasontvochtigingstaken binnen industrie, logistiek- of nutsbedrijven gekwalificeerd, bijvoorbeeld bij productie- en productveiligheid of het waardebehoud van machines, inventaris en gebouwen door constante bescherming tegen corrosie, condens- of schimmelvorming.

Met de seriematige RVS-behuizing en een elektrische schakelkast in IP53 uitvoering, trotseert de TTR 2000 ook de meest ongunstige toepassingsomgevingen en is daarom zeer geschikt voor alle toepassingen rondom het drooghouden of de productie van droge lucht, waarbij lage temperaturen of zeer materiaalaantastende omstandigheden heersen – ook in hygiënegevoelige omgevingen.

High Performance made in Germany

Niet zonder reden profiteert u bij de TTR 2000 van een onderhoudsvriendelijke adsorptiedroger met een lange levensduur en zeer hoge standtijden – ten slotte gaat het om een volgens de hoogste kwaliteitsmaatstaven in Duitsland ontwikkeld en geproduceerde adsorptiedroger uit originele Trotec-productie, dat zonder uitzonderingen efficiënte merkonderdelen uit de nieuwste technische generatie van toonaangevende componentfabrikanten bevat.

Hoge droge luchtcapaciteit, ook bij een laag dauwpunt

De adsorptiedroger uit de TTR-serie maken bij de luchtontvochtiging gebruik van de dampdrukdaling tussen de vochtige lucht en een hygroscopisch sorptiemiddel, dat is opgenomen in een droogwiel en een extreem grote oppervlakstructuur heeft. Dit proces waarborgt een hoge ontvochtigingscapaciteit, ook bij een geringe luchtvochtigheid en lage temperaturen.

TTR-Trisorp-Dual-principe

De TTR 2000 heeft twee gescheiden luchtkanalen voor proces- en regeneratielucht met elk een eigen ventilator. De te ontvochtigen proceslucht wordt door een ventilator aangezogen en stroomt door de ontvochtigingssector van het continu draaiende droogwiel, waar het opgenomen vocht door binding in het sorptiemiddel wordt onttrokken en daarna als droge lucht naar de luchtuitlaat stroomt.

De regeneratielucht wordt eveneens met een separate ventilator aangezogen en door de spoelsector geleid. Omdat het droogwiel door de vrijkomende adsorptiewarmte en de regeneratiewarmte wordt verhit, dient de spoelsector voor warmteterugwinning en koeling van het droogwiel, waardoor tegelijkertijd de benodigde energie wordt verlaagd en een hoger ontvochtigingscapaciteit wordt bereikt, vooral bij lage dauwpunten.

Bij het doorstromen van het verwarmingsregister wordt de lucht sterk verhit en de relatieve vochtigheid hiervan extreem verlaagd, zodat de lucht daarna bij het passeren van de regeneratiesector de in het silicagel gebonden vocht weer kan opnemen en als extreem vochtige regeneratielucht door de uitlaat voor vochtige lucht naar buiten kan worden afgevoerd.

De TTR 2000 werkt volgens het TTR-Trisorp-Dual-werkingsprincipe met gescheiden luchtkanalen voor proces- en regeneratielucht door een ventilator, evenals een spoelsector voor warmteterugwinning voor de binnenkomende regeneratielucht.
TTR-Trisorp-Dual

Configureerbare luchtrichtingsomkering

Configureerbare luchtrichtingsomkering

De behuizing van de luchtontvochtiger is al vanuit de fabriek voorbereid voor een gespiegelde opbouw van de luchtkanalen, zodat dit apparaat onafhankelijk van de procesluchtrichting altijd met de bedieningszijde naar de gebruiker gericht kan worden opgesteld. Naar wens kan de luchtrichting optioneel via een module-omkering naar behoefte worden aangepast aan uw individuele processen. Rechts droge lucht uitblazen en links de vochtige lucht afvoeren – of omgekeerd – dankzij de configureerbare luchtrichtingsomkering geen probleem.

Duoventic-luchthoeveelheidsregeling

Duoventic-luchthoeveelheidsregeling

De ventilatoren met een hoge capaciteit van de TTR 2000 worden aangedreven door energiebesparende EC-motoren, waarvan het toerentallen onafhankelijk van elkaar via de Duoventic-regelaar kunnen worden geregeld. Dankzij deze geïntegreerde Duoventic-luchthoeveelheidsregeling, kunt u het droogaggregaat TTR 2000 zonder enige ombouwmaatregelen snel en vraaggestuurd configureren voor elke eis: Extreem droge lucht bij extreem geringe luchtstroom, grote hoeveelheden droge lucht of maximale circulatiecapaciteit met gematigd droge luchtaandeel.

Onderhoudsvriendelijke constructie

Onderhoudsvriendelijke constructie

De TTR 2000 is zeer onderhoudsvriendelijk geconstrueerd. Afsluitbare deuren en filterkleppen, maken altijd een snelle toegang tot alle elementen mogelijk. Al vanuit de fabriek is het apparaat uitgerust met G4-luchtfilters in Z-line uitvoering, gescheiden voor proces- en regeneratielucht. De betreffende filterbewaking met waarschuwingslampje is eveneens seriematig aanwezig.

Ook verkrijgbaar als verhuuruitvoering

Ook verkrijgbaar als verhuuruitvoering

Als optionele extra uitrusting is dit droogaggregaat ook verkrijgbaar in verhuuruitvoering. Hierbij is de TTR 2000 beschermd tegen stoten ingebouwd in een verzinkt, stapelbaar transportframe, dat aan de achterkant is voorzien van bokrollen en aan de voorzijde van zwenkwielen met rem.


Opstellingsvoorbeeld 1: Drukneutrale circulatiedroging bij opstelling buiten de met droge lucht te behandelen ruimte.
Drukneutraal circulatiebedrijf bij buitenopstelling

Energiebesparende ontvochtiging en hogere drogingsgraden dankzij circulatiebedrijf met dubbele luchtcircuits

Het TTR-Trisorp-Dual-principe met twee gescheiden luchtkanalen, maakt zowel bij apparaatopstelling buiten (voorbeeld 1) als binnen de te behandelen ruimte (voorbeeld 2) circulatiebedrijf met verse droge lucht via een afgeschot procesluchtcircuit mogelijk. Bij binnenopstelling worden de regeneratieluchtinlaat en uitlaat voor vochtige lucht via slang- of pijpverbindingen eenvoudig buiten de ruimte geleid.

In tegenstelling tot conventioneel ventilatiebedrijf, kunnen met de variabele circulatiedroging bij nominale hoeveelheden droge lucht aanzienlijk lagere dauwpunttemperaturen en dus aanzienlijk betere droogtoestanden, evenals een energiezuiniger bedrijf worden bereikt.

Opstellingsvoorbeeld 2: Drukneutrale circulatiedroging bij opstelling binnen de met droge lucht te behandelen ruimte.
Drukneutraal circulatiebedrijf bij binnenopstelling

Een ideale adsorptiedroger voor vele toepassingen: De TTR 2000 van Trotec

Talrijke toepassingsmogelijkheden

Door z'n zeer hoge ontvochtigingscapaciteit tijdens continubedrijf ook bij lage dauwpunten, is het adsorptiedroogaggregaat TTR 2000 geschikt voor talrijke toepassingsgebieden, bijvoorbeeld:

Meerwaarde zonder meerprijs

Al seriematig is de luchtontvochtiger TTR 2000 uitgerust met talrijke functies en kenmerken, die u een betrouwbaar bedrijf, eenvoudige hanteerbaarheid en hoge standtijden met een geringe onderhoudsbehoefte garanderen:

  • Robuust en onderhoudsvriendelijke RVS-behuizing
  • Rotordraaicontrole (rotor en aandrijving)
  • Duoventic-regeling voor zowel regeneratielucht- als voor de procesluchtventilator
  • Overtemperatuur-beveiligingssysteem met herinschakelblokkering (regeneratielucht)
  • Bedrijfstemperatuur-management (regeneratielucht)
  • G4-luchtfilters in Z-Line-uitvoering met elektronische bewaking en algemeen waarschuwingslampje
  • Aansluitklemmen extern aan/uit en aansluitklemmen hygrostaat
  • Potentiaalvrije contacten voor bedrijf, storing en filter
  • Configureerbare luchtrichtingsomkering

Bovendien kan de TTR 2000 door talrijke uitrustingsopties exact worden aangepast aan uw individuele behoeften.

Capaciteitsgrafiek TTR 2000
Naar wens produceren wij ook maatwerk-adsorptiedrogers als speciale uitvoering

Wij produceren naar wens ook maatwerk-adsorptiedrogers als perfect aan uw eisen aangepaste speciale uitvoeringen “made in Germany”, bijvoorbeeld:

  • TTR-droogaggregaten in hygiëne-uitvoering
  • TTR-droogaggregaten voor LABS-vrije droge lucht
  • TTR-droogaggregaten met extreem laag dauwpunt

Maak gebruik van de mogelijkheid om speciale uitvoeringen met speciaal aangepaste componenten voor uw individuele behoefte in nauwe samenwerking met onze specialisten te laten ontwerpen, construeren en produceren: Hier ervaart u meer …

Recht naar de juiste natte lading zonder vochtbelasting

Berekening van uw behoefte eenvoudig gemaakt – online-capaciteitscalculator van Trotec

Welke adsorptiedroger heeft de ideale capaciteit voor uw eisen?

Bespaar uzelf de uitgebreide berekening van uw behoefte via een klassieke route en gebruik in plaats hiervan onze professionele online-capaciteitscalculator voor het exact berekenen van uw behoefte voor uw TTR-aggregaat. Kies eenvoudig het gewenste ontvochtigingstype, vul de opgevraagde parameters in en onze calculator geeft u de exacte vochtbelastingswaarde voor uw eisen, inclusief een aanbeveling voor de meest optimale luchtontvochtiger van Trotec.

Direct verder naar de online-capaciteitscalculator

TROTEC CASESTUDY: Betrouwbare luchtontvochtiging tegen condensatie met MareDeus

TROTEC CASESTUDY:
Betrouwbare luchtontvochtiging tegen condensatie met MareDeus

Het Spaanse bedrijf "MareDeus Food Solutions" vertrouwt voor zijn kabeljauwproductie op de TTR-adsorptiedroogunits van Trotec. Nevelvorming en vocht na reinigingswerkzaamheden behoren tot het verleden.

Naar het pdf-document

Vergelijking van technische gegevens

Vergelijking van alle stationaire adsorptie-ontvochtigers uit de TTR-serie:

Om de voor uw situatie geschikte adsorptie-ontvochtiger te vinden, kunt u hier alle apparaten uit de TTR-serie van Trotec overzichtelijk met elkaar vergelijken.

Modellen die u niet wil meenemen in de vergelijking, kunt u gewoon wegklikken.

Vergelijking van technische gegevens

Voordelen in de praktijk:

  • Professionele kwaliteit “Made in Germany” – originele Trotec-productie
  • Hoge ontvochtigingscapaciteit ook bij lage dauwpunten
  • Robuuste RVS-behuizing
  • Betrouwbare silicagel-sorptierotor
  • Configureerbare luchtrichtingsomkering (ombouw met geringe inspanning)
  • Duoventic-regeling – de capaciteit van elke ventilator kan via een potentiometer individueel worden ingesteld
  • TTR-Trisorp-Dual-principe met gescheiden luchtkanalen voor proces- en regeneratielucht voor een drukneutraal circulatiebedrijf
  • Elektrische regeneratieverwarming
  • Filterbewaking (per luchtstroom en algemeen waarschuwingslampje)
  • Door talrijke uitrustingsopties voor zo goed als elke toepassing individueel configureerbaar

Kopen

Adsorptiedroger TTR 2000 tonen in Trotec webshop

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 1.110.000.171
Droge lucht (bij aanzuiglucht 20°C / 60% r.v.)
  Ontvochtiging [kg/24h] 259,2
  Ontvochtiging [kg/h] 10,8
  Luchthoeveelheid vrij uitblazend [m³/h] 2.350
  Nominale luchthoeveelheid | Droge lucht (bij aanzuiglucht 20°C / 60% r.v.) [m³/h] 2.000
  externe drukverhoging | Droge lucht (bij aanzuiglucht 20°C / 60% r.v.) [Pa] 300
  Aansluiting inlaat Ø [mm] | Droge lucht (bij aanzuiglucht 20°C / 60% r.v.) 315
  Aansluiting uitlaat Ø | Droge lucht (bij aanzuiglucht 20°C / 60% r.v.) [mm] 315
Regeneratielucht
  Nominale luchthoeveelheid | Regeneratielucht [m³/h] 380
  externe drukverhoging | Regeneratielucht [Pa] 250
  Aansluiting inlaat Ø | Regeneratielucht [mm] 200
  Aansluiting uitlaat Ø | Regeneratielucht [mm] 200
Werkingsprincipe
  Werkingsprincipe TTR-Trisorp-Dual
Werkbereik
  Temperatuur min. [°C] -20
  Temperatuur max. [°C] 40
  Luchtvochtigheid min. [% r.v.] 0
  Luchtvochtigheid max. [% r.v. (niet bedauwend)] 100
Elektrische waarden
  Netaansluiting 380 - 480 V, 50/60 Hz
  Nominale stroomopname [A] 23
  geïnstalleerd vermogen [kW] 15
  Verwarmingsvermogen [kW] 12,5
  aanbevolen afzekering [A] 32
Elektrische aansluiting
  Klemaansluiting
Ontvochtigingsautomaat
  Non-stop-ontvochtiging
Afmeting
  Lengte (zonder verpakking) [mm] 1.348
  Breedte (zonder verpakking) [mm] 769
  Hoogte (zonder verpakking) [mm] 1.323
Gewicht
  (zonder verpakking) [kg] 230
Uitrusting, eigenschappen en functies
Behuizingtype
  RVS
Apparaatuitvoering
  Opstellen binnen (standaard)
  Verhuuruitvoering
  stapelbaar
  Weerbescherming
Uitrusting
  Breed spanningsbereik
  Rotordraaicontrole (rotor en aandrijving)
  Overtemperatuur-beveiligingssysteem met herinschakelblokkering (regeneratielucht)
  Bedrijfstemperatuur-management (regeneratielucht)
  Filterbewaking (per luchtstroom en algemeen waarschuwingslampje)
  Duoventic-besturing
  Configureerbare luchtrichtingsomkering (ombouw met geringe inspanning)
  Klemmen voor extern AAN/UIT
  Aansluitklemmen hygrostaat
  Potentiaalvrije contacten (bedrijf, storing, filter)
  Bedrijfsurenteller
  Luchthoeveelheidsregeling
  Geïntegreerde warmteterugwinning
  Hygrostaat (elektronisch)
  Hygrostaat (mechanisch)
  Vochtigheidsregeling
  Vocht- en temperatuurmeting
  Sensorondersteunde FlowMatic-regeling
  Stroomverbruikmeter
  Ampèremeter
  DIN-aansluitbus voor extern AAN/UIT
Regeneratieverwarming constructie
  Elektro-weerstand
  Elektro-PTC
  Verzadigde damp (4 baro)
  Gas
Luchtvoor- / nabehandeling
  Voorkoeling
  Nakoeling
  Voorverwarming
  Naverwarming
Mobiliteit
  Transportframe
  Zwenkwielen met parkeerrem
  Bokrollen
  Kraan-hijsinrichting
  Stapelholten

 Serie-uitrusting

 optioneel verkrijgbaar
