VSP-inspectiesysteem

Zowel modulair als mobiel – VSP is de flexibel toepasbare universele oplossing voor technische video-endoscopie

Tot nu toe hadden onderhoudstechnici en onderhoudsmonteurs voor visuele inspecties de meest uiteenlopende optische hulpmiddelen. Veel instrumenten, hoge investeringen, tijdrovende training voor elk individueel apparaat.

Ons modulair ontworpen VSP-inspectiesysteem is het slimme alternatief, want VSP biedt u de hoogst mogelijke flexibiliteit door de combinatiemogelijkheden van een universele monitor-bedieningseenheid met verschillende optische modules.

Een systeem – ontelbare mogelijkheden

Stel eenvoudig de optimale configuratie voor uw toepassing samen en breid het systeem indien nodig uit met extra componenten.

Inspecties van industriële installaties, uitlaat- of luchtleidingen, huisaansluitingen, ventilatiesystemen of afvoerpijpen – het modulaire VSP-inspectiesysteem biedt u flexibele toepassingsmogelijkheden.

Gebruik het VSP-systeem bijvoorbeeld als pijpcamera met een lange schuifkabel voor visuele controles van afvoer- of ventilatiekanalen en schoorstenen, als endoscoop met flexibele sonde bij een inwendige inspectie van moeilijk toegankelijke holle ruimten of als borescoop met starre sonde en dubbelzicht voor visuele inspecties bij machines en installaties.

Vervuilingen, beschadigingen of defecten kunnen snel worden geconstateerd en via foto of video op een SD-kaart worden gedocumenteerd.


Met VSP combineert u altijd goed

Hart van het VSP-systeem is de monitor-bedieningseenheid VSP-Control. Deze weergave-bedieningseenheid kan via een klikvergrendeling veilig op de schuifkabelhaspel worden bevestigd en via de multistekkerbus worden verbonden met de camerakop.

Het bijzondere voordeel van het VSP-systeem is dat de monitor-bedieningseenheid VSP-Control niet alleen met verschillende Schuifkabelhaspels en camerakoppen kan worden gecombineerd, maar ook met verschillende endoscopen en borescopen voor video-inspecties.

Alles met slechts één systeem en een eenduidige bedieningslogica.


Kabelhaspelcameraset VSP3041 voor kanaal- en pijpinspecties

Profiteer van de modulaire flexibiliteit van het VSP-systeem, bijvoorbeeld met de compleet geconfigureerd bestelbare kabelhaspelcameraset VSP3041, bestaand uit de volgende systeemcomponenten:

Met deze set heeft u een optimale schuifkabelcamera, waarvan de toepassingsmogelijkheden indien nodig voordelig met extra VSP-componenten kunnen worden uitgebreid.

Deze toepassingsflexibiliteit biedt alleen het VSP-inspectiesysteem van Trotec!

Kabelhaspelcameraset VSP3041 voor kanaal- en pijpinspecties

Voordelige uitbreidingsmogelijkheid met meer VSP-systeemcomponenten

Voordelige uitbreidingsmogelijkheid voor inspecties van machines, installaties of gebouwconstructies

Klassieke video-borescopen of -endoscopen zijn autonoom ontworpen meetapparaten met een geïntegreerde motoreenheid, interfaces en besturingselektronica. Dit verhoogt de kosten voor elk individueel apparaat.

Met het VSP-systeem kunt u zich deze kosten en uitgebreide inwerktijden besparen. Naast de schuifkabelhaspel zijn ook verschillende borescopen en endoscopen verkrijgbaar voor het VSP-systeem, die eenvoudig via multistekkers kunnen worden aangesloten op de bedieningseenheid VSP-Control.

De beeldweergave gebeurt doorgaans via de VSP-Control, terwijl extra functieknoppen in de pistoolgreep van de borescoop of endoscoop een snelle bediening mogelijk maken.

Hier vindt u een overzicht van alle beschikbare VSP-componenten ...


Voordelen in de praktijk:

  • Ontwikkeling, ontwerp, productie: 100 % Trotec
  • Optimale universele oplossing voor vele VT-toepassingen (Visual Testing)
  • Modulair systeem – flexibel combineerbaar en uitbreidbaar
  • Robuuste bedieningseenheid met kleurendisplay en een extreem krachtige lithium-polymeer accu – universeel toepasbaar bij alle VSP-systeemcomponenten
  • Heldere, buigbare camerakoppen – draai- en zwenkbaar of extra smal en waterdicht volgens IP67
  • Uitbreidbaar met verschillende video-endoscopen en -borescopen

Alle VSP-systeemcomponenten in één overzicht

Monitor-bedieningseenheid VSP-Control

Meer info

Schuifkabelhaspel
VSP-R30

Meer info

Camerakoppen
VSP-H

Meer info

Video-endoscoop
VSP-VS

Meer info

Video-borescoop
VSP-BS

Meer info


Bedieningseenheid VSP-Control

De bedieningseenheid VSP-Control is het hart van het totale VSP-systeem. Pijpcamera, endoscoop of borescoop – voor elke aangesloten cameramodule fungeert de VSP-Control als weergave-eenheid met een eenduidige logica voor alle besturings- en bedieningsinstellingen van alle modules.

Via VSP-Control kan de camerakop worden gedraaid en gezwenkt (VSP-H41M) en kunnen de instellingen voor helderheid, zoom, foto- of video-opname en geheugenbeheer worden uitgevoerd.

Via de multistekker-aansluiting kunnen naar wens een schuifkabelhaspel of verschillende video-endoscopen en -borescopen worden aangesloten op de VSP-Control. Het met rubber bekleed bedieningspaneel en de rubberbeschermingen aan de zijkanten van de eenheid van ABS met beschermingsgraad IP 67, heeft bovendien een USB-aansluiting en SD-kaartsleuf.

Bedieningseenheid VSP-Control

Met de bedieningseenheid VSP-Control heeft u alle VT-inspecties onder controle

De robuuste ABS-behuizing met beschermingsgraad IP64 (1), rubberbeschermingen aan de zijkanten en draaglussen, heeft een met rubber bekleed bedieningspaneel en een contrastrijk Wide VGA-display (2), waarop indien nodig een lichtbeschermkap (3) kan worden geplaatst.
Robuuste ABS-behuizing met opsteekbare lichtbeschermkap
Aan de achterzijde zijn twee ronde koppen (4) aangebracht, die dient als klikvergrendeling op de schuifkabelhaspel VSP-R30 tijdens transport en gebruik. Ook praktisch is de geïntegreerde accu-capaciteitsindicatie (5).
Accu-capaciteitsindicatie op de achterzijde
De van een beschermkap voorziene multistekkerbus (7) maakt het aansluiten van schuifkabelcamera, borescoop of videoscoop mogelijk. Voor een beter zicht kan de eenheid op opgesteld worden op de uitklapbare opstelvoet (6).
Geïntegreerde opstelvoet

Schuifkabelhaspel VSP-R30

Voor gecombineerde toepassing met de bedieningseenheid VSP-Control bij inspecties

De VSP-R30 is een optimale pijpcamera, niet alleen voor visuele controles van bijvoorbeeld afvoer- en ventilatiekanalen of schorstenen, maar door de variabele uitrustingsmogelijkheden met camerakoppen in verschillende grootten, ook voor vele andere toepassingen. De glasvezelversterkte schuifkabel is uitgerust met een meterteller en een extra deeltrajectmeetfunctie.

Schuifkabelhaspel VSP-R30 met VSP-Control
De 30 meter lange schuifkabel van de VSP-R30 is glasvezelversterkt en kan 90° worden gebogen bij pijpleidingen ≥135 mm.
Glasvezelversterkte schuifkabel
Een schuifkabel-meterteller met deeltrajectmeting is geïntegreerd in de haspelbehuizing.
Geïntegreerde schuifkabel-meterteller met deeltrajectmeetfunctie
De schuifkabelhaspel is zo geconstrueerd, dat hij variabel staand en liggend kan worden gebruikt.
Variabel staand, evenals liggend te gebruiken
Tijdens het transport kan de geïntegreerde spiraalkabel voor het aansluiten van de bedieningseenheid VSP-Control aan twee clips worden bevestigd.
Clips voor spiraalkabelbevestiging
Twee klikvergrendelingen maken een snelle bevestiging van de bedieningseenheid VSP-Control mogelijk en waarborgen een stevige bevestiging in elke positie.
Inhaakinrichting aan de achterzijde voor de bedieningseenheid VSP-Control
Schuifkabeltrommel en camerakop kunnen samen met de vergrendelde bedieningseenheid als compleet systeem eenvoudig worden opgeborgen en getransporteerd.
Eenvoudig te transporteren

Profiteer van de modulaire flexibiliteit van het VSP-systeem, bijvoorbeeld met de volledig geconfigureerd bestelbare kabelhaspelcameraset VSP3041, bestaand uit bedieningseenheid VSP-Control met lichtbeschermkap in transportkoffer, 30 m schuifkabelhaspel VSP-R30 en camerakop VSP-H41M.


Camerakoppen VSP-H

Voor inspecties met de schuifkabelhaspel VSP-R30

Camerakoppen VSP-H

De camerakop VSP-H41M kan tijdens inspecties 360 ° worden gedraaid en 180 ° worden gezwenkt.

Camera en LED's zijn bij de VSP-H41M stootbestendig ingebouwd onder een transparante, verwisselbare kunststofkoepel.

De smallere camerakop VSP-H25F is ook zeer geschikt voor krappere inspectiezones en maakt met z'n zichtveld van >120° een goed overzicht mogelijk.


Video-endoscoop VSP-VS

Voor gecombineerde toepassing met bedieningseenheid VSP-Control bij inspecties

Voor het VSP-systeem zijn verschillende sondelengen en -dameters verkrijgbaar. Voor beeldweergave en -opslag wordt de videoscoop eenvoudig aangesloten op de bedieningseenheid VSP-Control. Elke videoscoop heeft een in alle richtingen traploos zwenkbare camerakop en een robuuste, meerwandige sonde voor maximale flexibiliteit bij een tegelijk hoge torsiebestendigheid.

Video-endoscoop VSP-VS

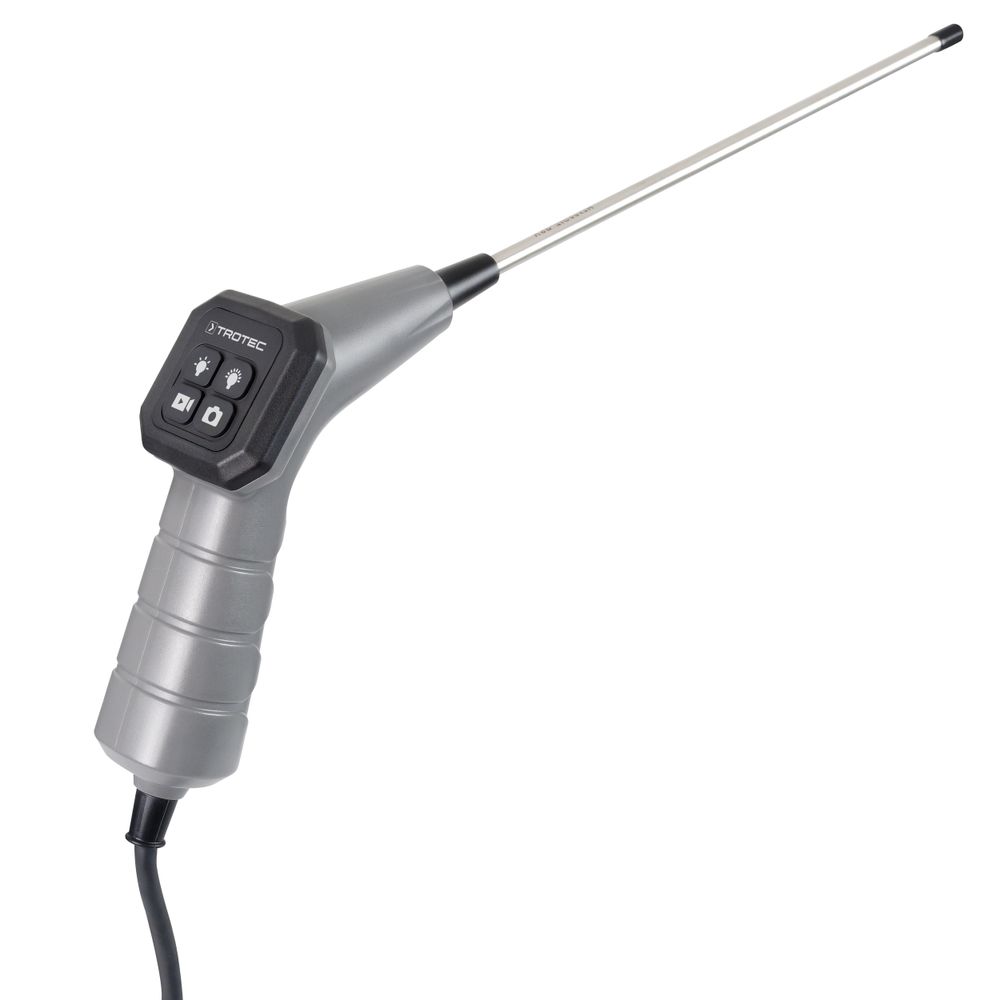

Video-borescoop VSP-BS

Voor gecombineerde toepassing met bedieningseenheid VSP-Control bij inspecties

Geschikt voor elke toepassing zijn borescopen met verschillende sondedikten verkrijgbaar als voor-, zij- of dubbelzicht-camera. De borescoop wordt voor beeldweergave en -opslag eenvoudig aangesloten op de bedieningseenheid VSP-Control.

Kijkrichting- en zichtveldschema van de beschikbare borescoop-sonden VSP-BS
Kijkrichting- en zichtveldschema van de borescoop-sonden VSP-BS
Video-borescoop VSP-BS

Kopen

Inspectiesysteem VSP3041 tonen in Trotec webshop

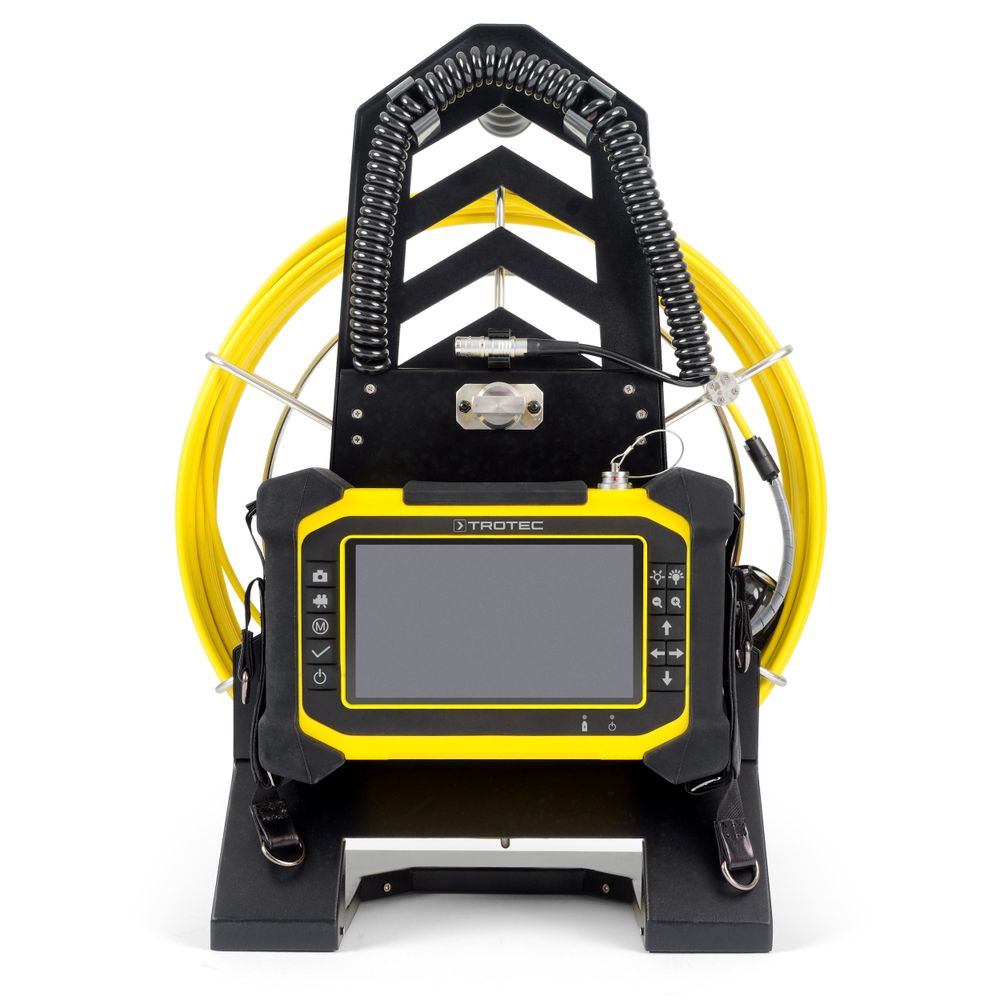

Inspectiesysteem VSP3041

Het Inspectiesysteem VSP3041 is geschikt voor het documenteren van eventuele beschadigingen in buizen, riolen en andere holle ruimtes. Het geringe gewicht en de compacte, robuuste bouwwijze vormen zijn grote pluspunt.

3.018,95 € incl. BTW Nettoprijs excl. BTW weergegeven

Kopen

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.101
Display
  Kleuren-LCD / 7 inch
  Resolutie 800 x 480 pixels (Wide VGA)
  Helderheid 600 cd/m²
Bestandsformaat
  Foto JPG (1 024 x 768)
  Video AVI (640 x 480 [4:3] of 800 x 480 [16:9])
Interfaces
  USB
  SD-geheugenkaartsleuf
  Multistekker-contactdoos voor schuifkabelcamera
  Boroscoop en videoscoop
  (Analoge video NTSC/PAL optioneel)
Uitvoering van behuizing
  ABS met beschermingsgraad IP64
  Met rubber bekleed bedieningspaneel
  Rubberbeschermingen bij zijkanten
  Draaglussen
  Uitklapbare stelvoet
  Geïntegreerde batterijcapaciteitsindicatie
Energievoorziening
  11,1 V lithium-polymeer-accupack
  extern (netdeel)
Functies en uitrustingen
  Draai-/zwenkbare sondekopbesturing
  Foto-/videoweergave
  Displayhelderheid
  Zoom-functie
  Systeeminstellingen
  Geheugenbeheer
Afmeting
  Lengte (zonder verpakking) [mm] 257
  Breedte (zonder verpakking) [mm] 171
  Hoogte (zonder verpakking) [mm] 64
Gewicht
  (zonder verpakking) [kg] 1,74
Standaardleveromvang
Standaardleveromvang
  VSP-Control
  Lichtafschermplaatje
  Accu-laadapparaat
  USB-kabel
  Transportkoffer
  SD-kaart

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

VSP-Control

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.110
Display
  Kleuren-LCD / 7 inch
  Resolutie 800 x 480 pixels (Wide VGA)
  Helderheid 600 cd/m²
Bestandsformaat
  Foto JPG (1 024 x 768)
  Video AVI (640 x 480 [4:3] of 800 x 480 [16:9])
Interfaces
  USB
  SD-geheugenkaartsleuf
  Multistekker-contactdoos voor schuifkabelcamera
  Boroscoop en videoscoop
  (Analoge video NTSC/PAL optioneel)
Uitvoering van behuizing
  ABS met beschermingsgraad IP64
  Met rubber bekleed bedieningspaneel
  Rubberbeschermingen bij zijkanten
  Draaglussen
  Uitklapbare stelvoet
  Geïntegreerde batterijcapaciteitsindicatie
Energievoorziening
  11,1 V lithium-polymeer-accupack
  extern (netdeel)
Functies en uitrustingen
  Draai-/zwenkbare sondekopbesturing
  Foto-/videoweergave
  Displayhelderheid
  Zoom-functie
  Systeeminstellingen
  Geheugenbeheer
Afmeting
  Lengte (zonder verpakking) [mm] 257
  Breedte (zonder verpakking) [mm] 171
  Hoogte (zonder verpakking) [mm] 64
Gewicht
  (zonder verpakking) [kg] 1,74
Standaardleveromvang
Standaardleveromvang
  VSP-Control
  Lichtafschermplaatje
  Accu-laadapparaat
  USB-kabel
  Transportkoffer
  SD-kaart

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

VSP-R30

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.115
Schuifkabel
  Type Glasvezelversterkt
  Afmetingen Lengte 30 m, ø 5,4 mm
  90°-bochtgedrag Leidingen ≥135 mm
  Beschermingsgraad schuifkabel IP67 (camerakop-aansluiting)
Trommel
  Trommeluitvoering Metalen behuizing met draaggreep en in-/uitspoelhulpstuk, Staand en liggend te gebruiken, Inhaakinrichting aan de achterzijde voor bevestiging van de bedieningseenheid VSP-Control, Digitale meterteller, Geïntegreerde spiraalkabel met multistekker voor VSP-Control
Afmeting
  Lengte (zonder verpakking) [mm] 515
  Breedte (zonder verpakking) [mm] 405
  Hoogte (zonder verpakking) [mm] 200
Gewicht
  (zonder verpakking) [kg] 6,5

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Camerakoppen VSP-H

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.130
Display
  Resolutie 300 000 pixels
Uitvoering van behuizing
  RVS-sensor met kunststofkoepel
Sonde/camerakop
  Focus Handmatig
  12 LED's
  Scherptediepte 15 mm tot ∞
  Zichtveld >75°
  Zwenkbereik [°] 180
  Rotatie 360°
  Waterdichtheid tot 1 m
Afmeting
  Lengte (zonder verpakking) [mm] 60
  Diameter (zonder verpakking) [mm] 41
Standaardleveromvang
Standaardleveromvang
  5 reserve-elektrodepunten

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.135
Display
  Resolutie 300 000 pixels
Uitvoering van behuizing
  RVS-sensor met lens van saffierglas
Sonde/camerakop
  Focus Handmatig
  12 LED's
  Scherptediepte 25 tot 100 mm
  Zichtveld >120°
  Waterdichtheid tot 1 m
Afmeting
  Lengte (zonder verpakking) [mm] 49
  Diameter (zonder verpakking) [mm] 25

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Video-endoscoop VSP-VS

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.153
Display
  Resolutie 300 000 pixels
Interfaces
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrusting
  Sondekopbuiging
  Buiging op/neer/links /rechts
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  6 LED's
  Scherptediepte 8 tot 80 mm
  Zichtveld >90°
  Diameter sonde 4,5 mm
  Lengte sonde 1,5 m
  Constructie systeem Pistoolgreep met toetsenveld en joystickbesturing
  Constructie sonde Wolram-draadvlechtwerk met titaniumlegering
Afmeting
  Lengte (zonder verpakking) [mm] 155
  Breedte (zonder verpakking) [mm] 110
  Hoogte (zonder verpakking) [mm] 190
Gewicht
  (zonder verpakking) [kg] 0,62

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.162
Display
  Resolutie 300 000 pixels
Interfaces
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrusting
  Sondekopbuiging
  Buiging op/neer/links /rechts
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  6 LED's
  Scherptediepte 15 mm tot ∞
  Zichtveld >120°
  Diameter sonde 6,2 mm
  Lengte sonde 1,5 m
  Constructie systeem Pistoolgreep met toetsenveld en joystickbesturing
  Constructie sonde Wolram-draadvlechtwerk met titaniumlegering
Afmeting
  Lengte (zonder verpakking) [mm] 155
  Breedte (zonder verpakking) [mm] 110
  Hoogte (zonder verpakking) [mm] 190
Gewicht
  (zonder verpakking) [kg] 0,62

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.163
Display
  Resolutie 300 000 pixels
Interfaces
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrusting
  Sondekopbuiging
  Buiging op/neer/links /rechts
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  6 LED's
  Scherptediepte 15 mm tot ∞
  Zichtveld >120°
  Diameter sonde 6,2 mm
  Lengte sonde 3 m
  Constructie systeem Pistoolgreep met toetsenveld en joystickbesturing
  Constructie sonde Wolram-draadvlechtwerk met titaniumlegering
Afmeting
  Lengte (zonder verpakking) [mm] 155
  Breedte (zonder verpakking) [mm] 110
  Hoogte (zonder verpakking) [mm] 190
Gewicht
  (zonder verpakking) [kg] 0,62

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Video-borescoop VSP-BS

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.183
Display
  Resolutie 300 000 pixels
Interfaces
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrusting
  Wisseltoets voor-/zijaanzicht
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  Kijkrichting 90°
  6 LED's
  Scherptediepte 5 tot 25 mm
  Zichtveld >60°
  Diameter sonde 4,5 mm
  Lengte sonde 25 cm
  Constructie systeem Pistoolgreep met toetsenveld
  Constructie sonde star, RVS 304
Afmeting
  Lengte (zonder verpakking) [mm] 175
  Breedte (zonder verpakking) [mm] 67
  Hoogte (zonder verpakking) [mm] 50
Gewicht
  (zonder verpakking) [kg] 0,2

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.186
Display
  Resolutie 300 000 pixels
Interfaces
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrusting
  Wisseltoets voor-/zijaanzicht
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  Kijkrichting
  6 LED's
  Scherptediepte 5 tot 25 mm
  Zichtveld >90°
  Diameter sonde 5 mm
  Lengte sonde 25 cm
  Constructie systeem Pistoolgreep met toetsenveld
  Constructie sonde star, RVS 304
Afmeting
  Lengte (zonder verpakking) [mm] 175
  Breedte (zonder verpakking) [mm] 67
  Hoogte (zonder verpakking) [mm] 50
Gewicht
  (zonder verpakking) [kg] 0,2

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.192
Display
  Resolutie 1 000 000 pixels
Interfaces
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrusting
  Wisseltoets voor-/zijaanzicht
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  Kijkrichting
  6 LED's
  Scherptediepte 5 tot 50 mm
  Zichtveld >120°
  Diameter sonde 6,2 mm
  Lengte sonde 25 cm
  Constructie systeem Pistoolgreep met toetsenveld
  Constructie sonde star, RVS 304
Afmeting
  Lengte (zonder verpakking) [mm] 175
  Breedte (zonder verpakking) [mm] 67
  Hoogte (zonder verpakking) [mm] 50
Gewicht
  (zonder verpakking) [kg] 0,2

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Technische gegevens

Technische gegevens
Algemeen
  Artikelnummer 3.110.007.193
Display
  Resolutie 300 000 pixels
Interfaces
  Aansluitkabel met multistekker voor VSP-control, lengte ca. 150 cm
Functies en uitrusting
  Wisseltoets voor-/zijaanzicht
  Foto-/videoweergave
  Verlichtingshelderheid
Sonde/camerakop
  Kijkrichting 0° / 90°
  6 LED's
  1 LED
  Scherptediepte 15 mm tot ∞ / 10 tot 50 mm
  Zichtveld >90°
  Diameter sonde 6,4 mm
  Lengte sonde 25 cm
  Constructie systeem Pistoolgreep met toetsenveld
  Constructie sonde star, RVS 304
Afmeting
  Lengte (zonder verpakking) [mm] 175
  Breedte (zonder verpakking) [mm] 67
  Hoogte (zonder verpakking) [mm] 50
Gewicht
  (zonder verpakking) [kg] 0,2

 Serie-uitrusting

 optioneel verkrijgbaar

 niet beschikbaar

Toebehoren

Laden...

Alternatieve producten

Laden...

Seminars

Downloads

Laden...
